Conozca dos de los dispositivos menos comunes en las redes de fibra óptica
Los autores: Hosecom hora de lanzamiento: 2024-04-26 07:22:03 número de vista: 1126
Todos sabemos que los equipos comunes en las redes de fibra óptica incluyen ONU, OLT, etc. Hoy presentaremos varios equipos de redes ópticas poco comunes. ¿Los conoce?

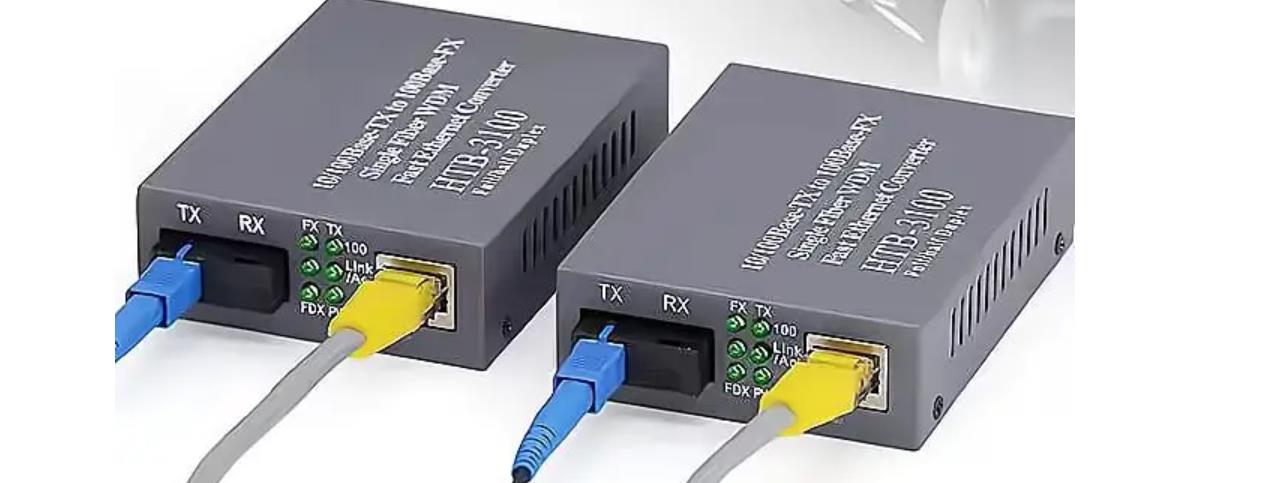

El primer tipo: transceptor de fibra óptica
El transceptor de fibra óptica es un dispositivo utilizado para convertir señales fotoeléctricas en una red de área local. Se puede dividir en transceptor de fibra dual y transceptor de fibra única.
Transceptor de doble fibra: Utiliza dos núcleos, uno para envío y otro para recepción. Un extremo es para envío y el otro extremo debe insertarse en el puerto de recepción, es decir, los dos extremos deben cruzarse. El transceptor de fibra dual tiene un puerto TX (puerto de transmisión) y un puerto RX (puerto de recepción). Ambos puertos transmiten la misma longitud de onda de 1310 nm y reciben la misma longitud de onda de 1310 nm, por lo que se utilizan dos fibras ópticas paralelas para la conexión cruzada. alambrado.
Transceptor de fibra única: un transceptor de fibra única debe realizar tanto la función de transmisión como la función de recepción. Utiliza tecnología de multiplexación por división de longitud de onda para transmitir dos señales ópticas de diferentes longitudes de onda en una fibra óptica para lograr la transmisión y la recepción. Por lo tanto, el transceptor monomodo de fibra única transmite a través de un núcleo de fibra óptica, de modo que la luz transmisora y receptora se transmiten a través de un núcleo de fibra óptica al mismo tiempo. En este caso, para lograr una comunicación normal, se deben utilizar dos longitudes de onda de luz para distinguirlas. Por lo tanto, el módulo óptico de un transceptor monomodo de fibra única emite luz en dos longitudes de onda, generalmente 1310 nm/1550 nm y 1550 nm/1310 nm. De esta manera, habrá una diferencia entre los dos extremos de un par de transceptores. en un extremo emite 1310nm. Recibe 1550nm. El otro extremo emite 1550 nm y recibe 1310 nm. Para que a los usuarios les resulte más fácil distinguirlo, generalmente se utilizan letras. Aparecen el extremo A (1310 nm/1550 nm) y el extremo B (1550 nm/1310 nm). Los usuarios deben utilizar el emparejamiento AB y no pueden conectar AA o BB. En el lado AB solo se utilizan transceptores de fibra óptica de una sola fibra. Tenga en cuenta que la fibra debe ser fibra monomodo.
El segundo tipo: transceptor óptico
El transceptor óptico es un dispositivo de comunicación de fibra óptica que extiende la transmisión de datos. Logra el propósito de transmisión a larga distancia mediante modulación de señal, conversión fotoeléctrica y otras tecnologías. Los transceptores ópticos se utilizan generalmente en pares y se dividen en transmisores y receptores. El transmisor completa la conversión de señales eléctricas a ópticas y transmite las señales ópticas para transmisión por fibra óptica; el receptor restaura las señales ópticas recibidas de las fibras ópticas en señales eléctricas y completa la conversión de óptica a eléctrica. Todo el sistema de transmisión consta de tres partes: fuente de luz (extremo emisor), medio de transmisión y detector (extremo receptor).
El papel del transceptor óptico se refleja principalmente en dos aspectos:
Se pueden convertir varias señales E1 en señales ópticas al mismo tiempo y luego transmitirlas. La señal E1 se refiere a un estándar de transmisión de datos, que se utiliza principalmente en China y países europeos. El transceptor óptico puede transmitir hasta 4032 señales E1 al mismo tiempo y al menos 4.
Los transceptores ópticos se pueden utilizar en equipos de transmisión de sistemas de comunicación óptica para convertir la fotoelectricidad y transmitirla. Esta función se usa particularmente en la vida y se encuentra a menudo en muchas industrias, como la de monitoreo, energía eléctrica, telecomunicaciones y transmisión de video. Nuestro Haz una gran contribución a la vida.
El principio de funcionamiento del transceptor óptico:
El transceptor óptico digital digitaliza las señales de imagen, voz y datos que se van a transmitir y luego multiplexa estas señales digitales para convertir múltiples señales digitales de baja velocidad en una señal de alta velocidad y convierte esta señal en una señal óptica. En el extremo receptor, la señal óptica se restaura en una señal eléctrica, la señal de alta velocidad restaurada se descompone en la señal multicanal original de baja velocidad y, finalmente, estas señales de datos se restauran en señales de imagen, voz y datos. El transceptor óptico analógico modula la amplitud o frecuencia de la señal a transmitir y luego convierte la señal eléctrica modulada en una señal óptica. En el extremo receptor, la señal óptica se restaura a una señal eléctrica y luego la señal se demodula para restaurar una señal de imagen, voz o datos.
Hay muchísimos más dispositivos en las redes de fibra óptica, que presentaremos en el próximo artículo.
